秋月電子の「74HCU04使用 ヘッドホンアンプキット」を作った
この記事を読むのに必要な時間は約 2 分です。
このブログをはじめる前に作ったものです。
スマホから画像が出てきたので載せます。
製作当時を思い出して書いています。
基板製作中の写真は撮っておらず、ケース収めと前面パネルラベルの作成だけになっております。

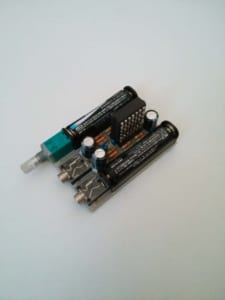

基板全景
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/dsc_0338-21656037887-225x300.jpg)
キット説明書に
「ドライブ力が足りないなら、ICを亀の子式に二段にしてね」と書いてあったので、
タケイムセンに行ったところ、「このIC単価安いからいっぱい買って、何個で音質変わるとか実験すると面白いかもね!」という
店主からの提案がありまして、全部乗せしてみたよ。

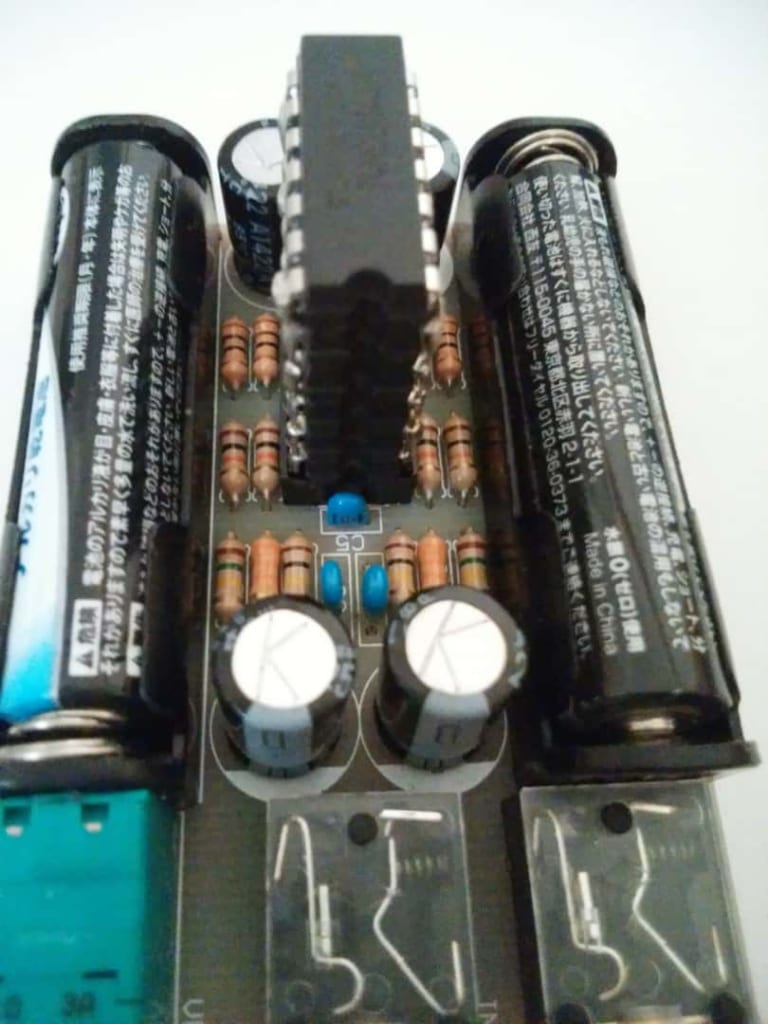

![](https://torisamaahirusama.com/wp-content/uploads/2019/08/dsc_0339-21465572755-768x1024.jpg)
ちなみに音質音圧は、一段だと物足りなく、
二段だとちょっと力強くなった?くらいで、
三個以上はあまり変わりませんw
余計に消費電力、フエマシタ(°∇°;)

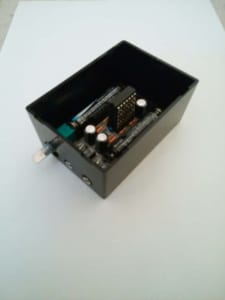

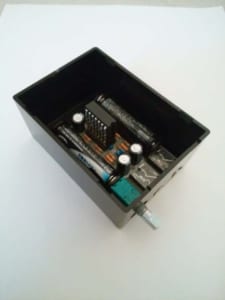

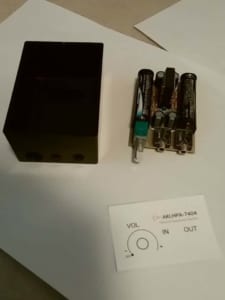

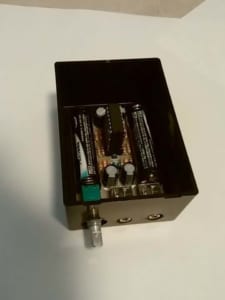

ケース収め
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/img_20160718_154844-2494040198-225x300.jpg)
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/dsc_0341-21123149696-225x300.jpg)
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/dsc_0340-2305547334-225x300.jpg)
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/img_20160718_155348-21505802618-225x300.jpg)
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/img_20160718_160517-21139465242-225x300.jpg)

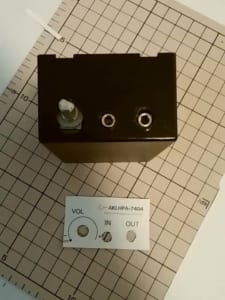

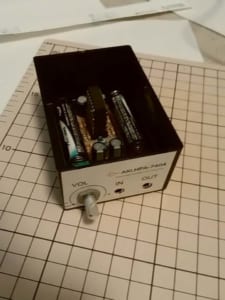

余裕を持たせすぎて、ボリューム部もジャック部も隙間空きすぎ。これをラベルで隠してしまおう作戦です。
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/img_20160718_164316-2738202927-225x300.jpg)
![](https://torisamaahirusama.com/wp-content/uploads/2019/08/img_20160718_164905-25257894-225x300.jpg)
